Фланцевые узлы UCFL, UELFL, UKFL

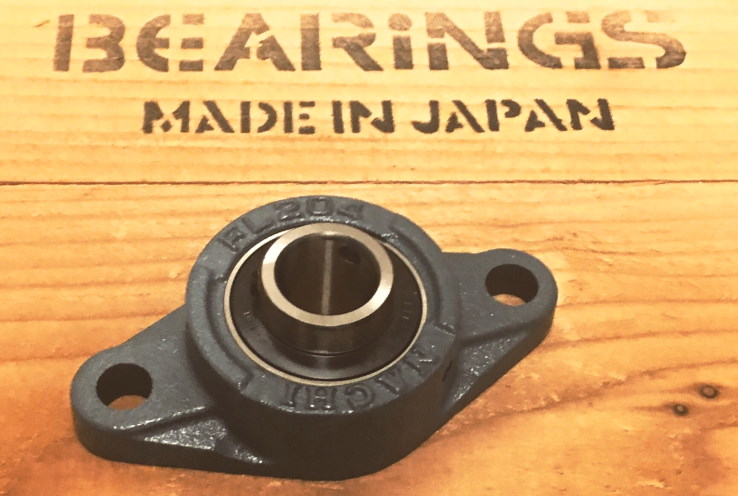

UCFL - подшипниковые узлы ромбической формы, которые состоят из корпусных шариковых радиальных подшипников серии UC (однорядные радиальные шариковые подшипники с двумя контактными уплотнениями с широким внутренним кольцом и сферической посадочной поверхностью наружного кольца с установочным винтом на внутреннем кольце) и фланцевых корпусов серии FL в форме ромба, в узлах UELFL, UKFL в корпус FL устанавливаются полдшипники UEL или UK.
Вернуться к выбору узлов »Материал корпуса — СЧ20 серый чугун.
Устанавливаются обычно вертикально, относительно легкие и экономят пространство в узлах машин и оборудования (например, конвейеров). Характерной особенностью является крепление при помощи всего двух болтов.
|
d1 вала. |
Узел No. |
Размеры mm |
Болт mm |
Подшипник |
Корпус No. |
Вес kg |
|||||||||||
|
H |
J |
A2 |
A1 |
A |
N |
L |
A0 |
B |
S |
No. |
Cr |
kN Cor |
|||||
|
12 |
UCFL201 |
113 |
90 |
15 |
12 |
25.5 |
12 |
60 |
33.3 |
31 |
12.7 |
M10 |
UC201 |
12.8 |
6.6 |
FL 204 |
0.47 |
|
15 |
UCFL202 |
113 |
90 |
15 |
12 |
25.5 |
12 |
60 |
33.3 |
31 |
12.7 |
M10 |
UC202 |
12.8 |
6.6 |
FL 204 |
0.45 |
|
17 |
UCFL203 |
113 |
90 |
15 |
12 |
25.5 |
12 |
60 |
33.3 |
31 |
12.7 |
M10 |
UC203 |
12.8 |
6.6 |
FL 204 |
0.44 |
|
20 |
UCFL204 |
113 |
90 |
15 |
12 |
25.5 |
12 |
60 |
33.3 |
31 |
12.7 |
M10 |
UC204 |
12.8 |
6.6 |
FL 204 |
0.42 |
|
25 |
UCFL205 |
130 |
99 |
16 |
14 |
27 |
16 |
68 |
35.7 |
34.1 |
14.3 |
M14 |
UC205 |
14.0 |
7.9 |
FL 205 |
0.59 |
|
30 |
UCFL206 |
148 |
117 |
18 |
14 |
31 |
16 |
80 |
40.2 |
38.1 |
15.9 |
M14 |
UC206 |
19.6 |
11.3 |
FL 206 |
0.9 |
|
35 |
UCFL207 |
161 |
130 |
19 |
16 |
34 |
16 |
90 |
44.4 |
42.9 |
17.5 |
M14 |
UC207 |
25.9 |
15.4 |
FL 207 |
1.2 |
|
40 |
UCFL208 |
175 |
144 |
21 |
16 |
36 |
16 |
100 |
51.2 |
49.2 |
19 |
M14 |
UC208 |
29.3 |
17.9 |
FL 208 |
1.5 |
|
45 |
UCFL209 |
188 |
148 |
22 |
18 |
38 |
19 |
108 |
52.2 |
49.2 |
19 |
M16 |
UC209 |
33.0 |
20.5 |
FL 209 |
1.9 |
|
50 |
UCFL210 |
197 |
157 |
22 |
18 |
40 |
19 |
115 |
54.6 |
51.6 |
19 |
M16 |
UC210 |
35.5 |
23.2 |
FL 210 |
2.2 |
|
55 |
UCFL211 |
224 |
184 |
25 |
20 |
43 |
19 |
130 |
58.4 |
55.6 |
22.2 |
M16 |
UC211 |
43.0 |
29.4 |
FL 211 |
3.2 |
|
60 |
UCFL212 |
250 |
202 |
29 |
20 |
48 |
23 |
140 |
68.7 |
65.1 |
25.4 |
M20 |
UC212 |
52.5 |
36.1 |
FL 212 |
4.1 |
|
65 |
UCFL213 |
258 |
210 |
30 |
24 |
50 |
23 |
155 |
69.7 |
65.1 |
25.4 |
M20 |
UC213 |
57.5 |
40.0 |
FL 213 |
5.1 |
|
70 |
UCFL214 |
265 |
216 |
31 |
24 |
54 |
23 |
160 |
75.4 |
74.6 |
30.2 |
M20 |
UC214 |
62.0 |
44.0 |
FL 214 |
6.0 |
|
75 |
UCFL215 |
275 |
225 |
34 |
24 |
56 |
23 |
165 |
78.5 |
77.8 |
33.3 |
M20 |
UC215 |
66.0 |
48.2 |
FL 215 |
6.5 |
|
80 |
UCFL216 |
290 |
233 |
34 |
24 |
58 |
25 |
180 |
83.3 |
82.6 |
33.3 |
M22 |
UC216 |
72.5 |
53.0 |
FL 216 |
8.0 |
|
85 |
UCFL217 |
305 |
248 |
36 |
26 |
63 |
25 |
190 |
87.6 |
85.7 |
34.1 |
M22 |
UC217 |
83.5 |
61.8 |
FL 217 |
9.5 |
|
90 |
UCFL218 |
320 |
265 |
40 |
26 |
68 |
25 |
205 |
96.3 |
96 |
39.7 |
M22 |
UC218 |
95.5 |
71.4 |
FL 218 |
11.9 |
