Гидравлические агрегаты Nachi

Широкий выбор агрегатов для металлообрабатывающих станков – компактный, легкий и экономичный, снижает энергопотребление на 46 % по сравнению с обычными блоками.

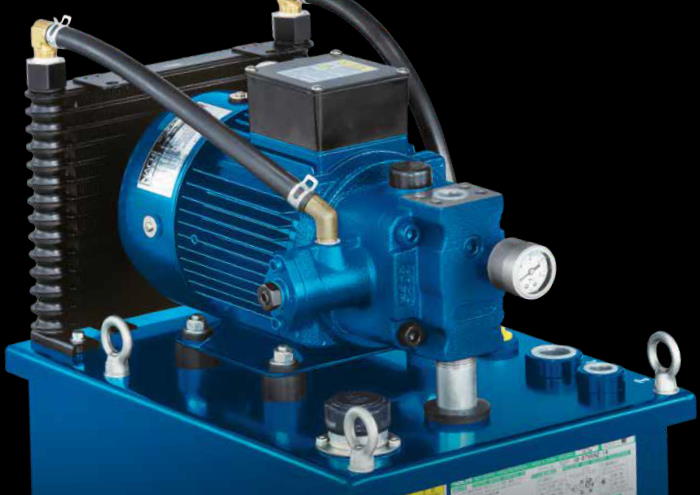

Гидравлический блок NSP Nachi

Гидравлический блок Nachi, NSP серия

Серия NSP представляет собой экологически чистый типоряд гидравлических насосов, отличающихся от обычных блоков более высокой энергоэффективностью.

Повышенная экономия энергии:

Снижение энергопотребления порядка 46 % по сравнению с обычными блоками за счет более высокой энергоэффективности.

Компактная конструкция:

Потребность в месте для установки уменьшается благодаря применению гибкой конструкции крыльчатого насоса, присоединяемого непосредственно к электродвигателю.

Легкость эксплуатации и техобслуживания:

Простая установка и великолепная надежность обеспечивают простоту эксплуатации и техобслуживания.

Меньшее тепловыделение при более высокой эффективности:

Насос и двигатель характеризуются высоким КПД и низким тепловыделением при стабильном давлении, что обеспечивает высокую точность работы подсоединенного агрегата.

Экономия ресурсов:

Меньший запас масла в баке является вполне достаточным, что обеспечивает экономящую ресурсы эксплуатацию.

Обозначение гидравлический агрегатов NSP

NSP - 10 - 07 V 0 A2- F2T - 14

10 - Емкость бака: 10 литров, 20 литров, 30 литров, 40 литров

07 - Мощность двигателя: 07: 0,75 кВт | 15: 1,5 кВт | 22: 2,2 кВт | 37: 3,7 кВт

V - Тип насоса: гибкая конструкция крыльчатого насоса

0 - Диапазон регулирования объемной подачи: 0: 8 смi/об. | 1: 16 смi/об. | 2: 26 смi/об.

A2 - Диапазон регулирования давления A2: 15 – 40бар | A3: 35 – 60 бар | A4: 55 – 80 бар

F2T - Опции (в алфавитном порядке): FR: Блочный монтаж | T: Индикатор уровня масла с термометром

14 - Номер конструкции (может изменяться NACHI в рамках политики моделей без предварительного уведомления).

Конфигурация гидравлических контуров

В базовую конфигурацию входит блок NACHI (NSP-) в качестве стандартного оборудования, а также внешний коллектор (гидравлический контур).

Блок NACHI должен соединяться с внешним коллектором трубопроводом с соответствующим радиусом изгиба.

NACHI рекомендует применять шланги на номинальное давление 140 бар длиной примерно 1 – 2 метров.

Максимальное пиковое давление (установленное давление + ударное давление) не должно превышать 140 бар.

В случае превышения давления в 140 бар необходимо установить разгрузочный клапан для снятия пикового
давления в контуре.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель Объемная
подача
(смi / об.)
Максимальное
давление
(бар)
Мощность
двигателя
(кВт)
Емкость
бака (л)
Потребная
площадь
(мм)
Примерный вес
(кг)
NSP--V0A 8,0 80
(давление
отключения)
0,75 / 1,5 10 / 20 300 x 400

43 (бак 10 л, 1,5 кВт, без опций)

NSP--V1A 16,0 1,5 / 2,2 10 / 20 300 x 400
NSP--V2A 26,0 2,2 / 3,7 30 / 40 382 x 591 макс. 90

Критерии выбора

Комбинации типов: В таблице приведены стандартные сочетания насосов и двигателей. Бак емкостью 30 литров имеется опционально. Тип для блочного монтажа оснащен присоединительной платой.

Насос Двигатель (кВт)
  0,75 1,5 2,2
0A х х
1A   х х

Пристроенный соединительный блок

Если необходимо пристроить к насосу оединительный блок (опционально), то вес этого блока и клапанов не должен превышать 15 кг.

Тип соединительного блока F1 · R1 F2 · R2 F3
Вес блока кг 4,5 6,5 8,5
Допустимый вес
других пристроек кг
10,5 8,5 6,5

Конфигурация гидравлических контуров

  • В базовую конфигурацию входит блок NACHI (NSP- ) в качестве стандартного оборудования, а также внешний коллектор (гидравлический контур).
  • Блок NACHI должен соединяться с внешним коллектором трубопроводом с соответствующим радиусом изгиба.
  • NACHI рекомендует применять шланги на номинальное давление 140 бар длиной ок. 1 – 2 метров.
  • Максимальное пиковое давление (установленное давление + ударное давление) не должно превышать 140 бар.
  • В случае превышения давления в 140 бар необходимо установить разгрузочный клапан для снятия пикового давления в контуре.

Указания по применению

Меры при пуске в эксплуатацию:

  • Проверьте, заполнен ли бак гидравлическим маслом до предписанного уровня. (Верхний предел, желтая отметка: предписанный уровень масла (номинальное количество). Нижний предел, красная отметка: минимальный уровень масла).
  • Гидравлическое масло: на основе обычного минерального масла класса ISO VG32 или аналогичного ему.
  • Электроподключение должно быть выполнено надлежащим образом согласно следующей таблице:
Фазы
двигателя
или сети
U->R
V->S
W->T

При неправильном подключении:

  • Двигатель вращается в неправильном направлении и масло не подается. При длительной работе насос может быть поврежден.
  • Следите за индикацией давления на насосе и принимайте меры к тому, чтобы давление возрастало.
  • Несколько раз включите и выключите двигатель. Удалите воздух из насоса и всасывающей трубы (воздух можно быстро удалить, если Вы отсоедините потребителей в гидравлическом контуре).

Техобслуживание и контроль

  • Температура масла: температура масла должна находиться в пределах от 10 °C до 60 °C.
  • Смена гидравлического масла: После первого пуска Вы должны сменить гидравлическое масло через три месяца. Затем гидравлическое масло меняется при обнаружении загрязнения или не позднее чем через год.
  • Проверка и чистка бака и всасывающего фильтра: каждые 6 месяцев или через 4000 часов работы (в зависимости от того, какой срок наступит раньше).

Температура окружающей среды

  • Температура: от 10 °C до 35 °C
  • Блок должен размещаться так, чтобы он не подвергался воздействию тумана водорастворимой смазочно-охлаждающей жидкости.
