Заглушки для продувки труб. Алюминиевые заглушки с полым валом

Заглушки для продувки труб

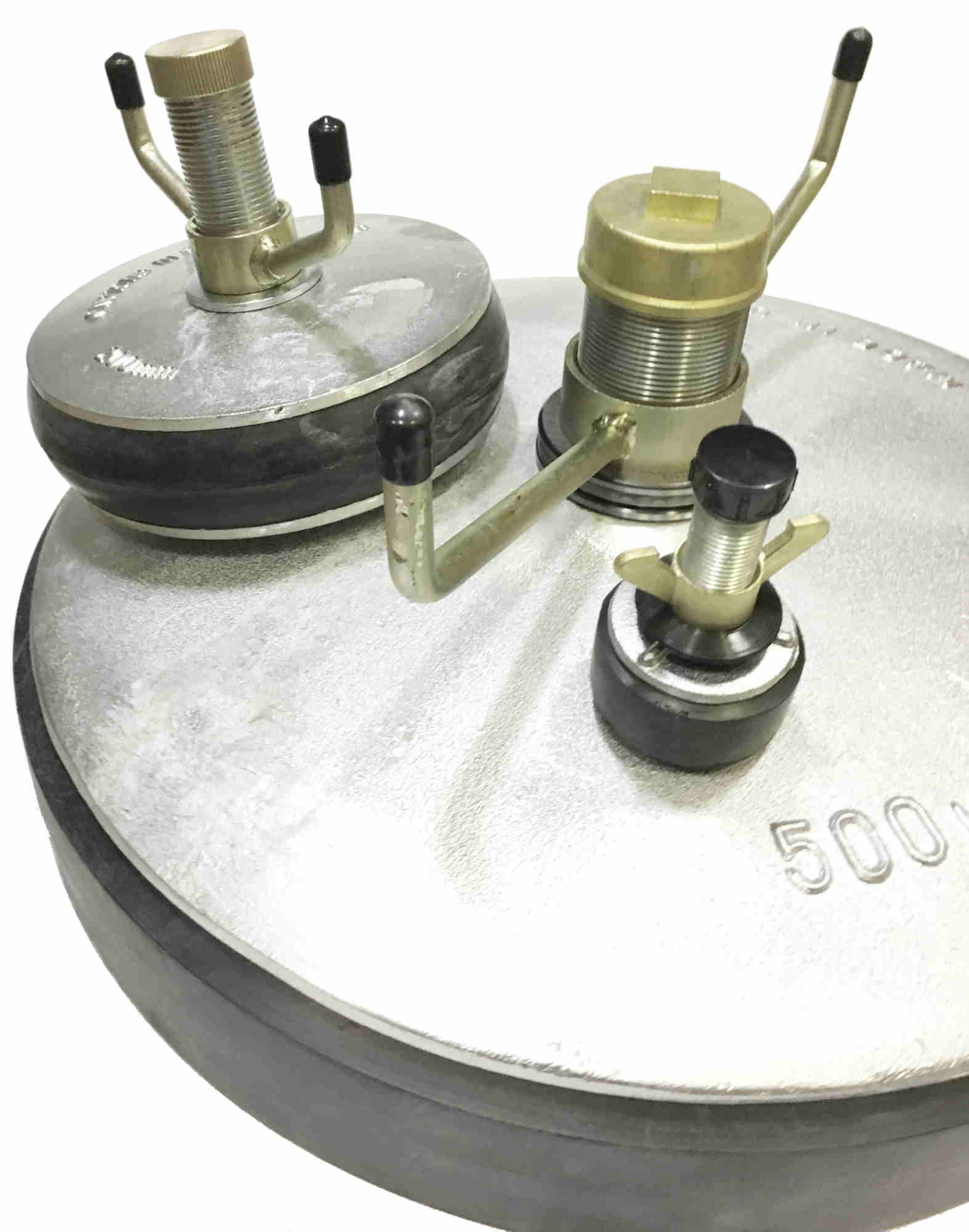

Алюминиевые заглушки с полым валом APP

Алюминиевые заглушки серии APP используются при сварке кольцевых швов нержавеющих труб, когда требуется защита инертным газом обратного валика сварного шва при продувке трубы. Заглушки создают ограниченный объем, который заполняется инертным газом (Аргоном), что позволяет защитить обратный валик шва от взаимодействия с воздухом. Каждая из заглушек перекрывает определённый интервал внутренних диаметров труб.

Вернуться »

Серия алюминиевых сварочных заглушек APP специально разработана для тяжелых условий эксплуатации и проведения работ с химическими веществами и / или воздействием высоких температур.

Корпус сварочной заглушки выполнен из алюминия. Барашковая гайка сжимает уплотнительную втулку из натурального каучука. Температура работы алюминевый сварочных заглушек больше, чем у пластиковых сварочных заглушек.

Стандартные уплотнения изготовлены из натурального каучука, а специальные резиновые уплотнения доступны для применений, где требуется повышенная стойкость к химическим веществам и / или температурам. Доступны различные резиновые уплотнительные кольца, включая натуральный каучук, силикон, нитрил, неопрен, витон, а также шайба без трения, чтобы облегчить затягивание барашковой гайки.

Эффективность работы сварочных заглушек обеспечивается уникальной конструкцией полого резьбового вала со специальной закручивающейся крышкой имеющей уплотнительное кольцо. Вместо крышки может быть установлен ниппель с гайкой, который позволяет подвести шланг для подачи защитного газа в полость продуваемой трубы.

Эффективная герметизация проста. Алюминиевые заглушки APP просто нужно вставить в трубу или другое отверстие, а барашковую гайку повернуть по часовой стрелке. Резиновое кольцо расширится и обеспечит положительное уплотнение. Затягивать барашковые гайки просто благодаря использованию шайб без трения.

Существует более 100 различных вариантов применения этих заглушек. Они могут использоваться для сварки с поддувом кольцевых швов труб, для выявления протечек трубопроводов, для предотвращения попадания грязи и другого нежелательного материала в трубу, а также для ограничения доступа грызунов и других животных в полость трубы.

Артикул ZM

Ø заглушки, дюйм

Ø заглушки, мм

Ø трубы

Вес, кг

Вид ниппеля

34060112

1.5"

38

38 - 50 мм

0,17

Ниппельный колпачок 0,5"

34060200

2"

51

49 - 62 мм

0,22

Ниппельный колпачок 0,5"

34060250

2.5"

64

62 - 77мм

0,27

Ниппельный колпачок 0,5"

34060300

3"

76

73 - 89мм

0,31

Ниппельный колпачок 0,5"

34060350

3.5"

90

84 - 103 мм

0,36

Ниппельный колпачок 0,5"

34060400

4"

102

94 - 110 мм

0,36

Ниппельный колпачок 0,5"

34060450

4.5"

114

112 - 130 мм

0,47

Ниппельный колпачок 0,5"

34060500

5"

127

125 - 130 мм

0,79

Ниппельный колпачок 0,5"

3406S600

6"

152

146 - 168 мм

0,7

Ниппельный колпачок 0,5"

34060700

7"

178

175 - 200 мм

1,92

Ниппельный колпачок 1,0"

34060800

8"

203

193 - 220 мм

1,59

Ниппельный колпачок 1,0"

34060900

9"

229

220 - 240 мм

2,06

Ниппельный колпачок 1,0"

34061000

10"

254

245 - 270 мм

2,52

Ниппельный колпачок 1,0"

34061100

11"

279

274 - 328 мм

3,45

Ниппельный колпачок 1,0"

34061200

12"

305

295 - 325 мм

3,42

Ниппельный колпачок 1,0"

34061400

14"

356

350 - 385 мм

6,95

Ниппельный колпачок 1,0"

34061500

15"

381

370 - 410 мм

5,35

Ниппельный колпачок 1,0"

34061600

16"

406

390 - 435 мм

5,9

Ниппельный колпачок 1,0"

34061800

18"

457

445 - 495 мм

8,75

Ниппельный колпачок 1,0"

34062000

20"

508

495 - 550 мм

14,4

Ниппельный колпачок 2,0"

34062100

21"

533

495 - 550 мм

16

Ниппельный колпачок 2,0"

34062200

22"

559

546 - 572 мм

18

Ниппельный колпачок 2,0"

34062400

24"

610

595 - 650 мм

22

Ниппельный колпачок 2,0"

34062600

26"

660

648 - 673 мм

25

Ниппельный колпачок 2,0"

34062700

27"

686

673 - 699 мм

26,5

Ниппельный колпачок 2,0"

34062700

28"

711

699 - 724 мм

27

Ниппельный колпачок 2,0"

34063000

30"

762

749 - 775 мм

28

Ниппельный колпачок 2,0"

34063200

32"

813

800 - 826 мм

32

Ниппельный колпачок 2,0"

34063300

33"

838

826 - 851 мм

35

Ниппельный колпачок 2,0"

34063400

34"

864

851 - 876 мм

37

Ниппельный колпачок 2,0"

34063600

36"

914

902 - 927 мм

37

Ниппельный колпачок 2,0"

Выходы на заглушках для подключения газа или жидкости:

Диаметр заглушки до 6 "(152 * мм)

  • • 0,5 BSP (13 мм) диаметр на выходе

Диаметр заглушки от 6 до 18 дюймов (от 152 * до 457 мм)

  • • 1 "выход BSP (25 мм) диаметром

Диаметр заглушки 20 "(508 мм) вверх

  • • 2 "BSP (51 мм) диаметр на выходе

(* Заглушка 6 " (150 мм) поставляется с выходом 0,5" (12 мм) или 1 "(25 мм) по вашему выбору).

Стандартные уплотнения изготовлены из натурального каучука. Другие доступные варианты: силикон, нитрил, неопрен и витон.
