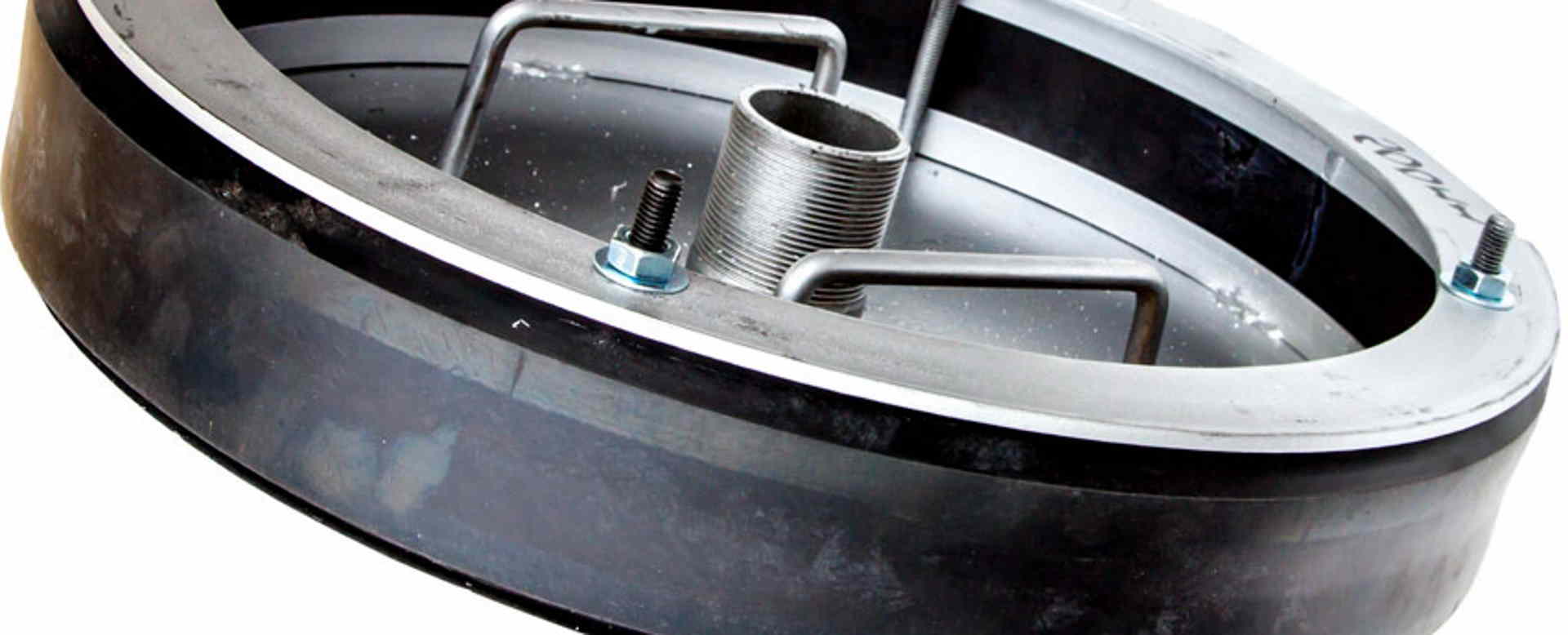

Переферийные заглушки PlugFast для тяжелых условий эксплуатации
Серия периферийных уплотнительных заглушек PlugFast специально разработана и изготовлена для тяжелых условий эксплуатации, таких как погружение в химические вещества и / или воздействие высоких температур. Они применяются для быстрой и эффективной герметизации торцов труб и изготавливаются различных диаметров от 18 до 48" (от 457 до 1219 мм).
« ВернутьсяЗаглушки PlugFast изготавливаются как с одним входным отверстием (портом) так и с двумя по заказу. Второе отверстие (порт) обычно смещен к внешнему краю заглушки, что позволяет легко сливать воду из трубопровода после испытания.
Характеристики заглушек PlugFast:
- • Диаметры от 18 "до 48" Ø (от 457 до 1219 мм);
- • Однопортовая серия и двухпортовая опция – предлагается на выбор изделие с одним или двумя портами
- • Центральный вал / шток имеет диаметр 2 дюйма (50 мм) и имеет резьбу, подходящую для 2-дюймовой винтового крышки BSP.
- • Второй порт обычно оснащен 4-дюймовым (100 мм) плоским отверстием и поставляется в комплекте с 4-дюймовой (100 мм) стальной тест-пробкой/заглушкой.
- • Второй порт обычно смещен к внешнему краю периферийной заглушки, что позволяет легко сливать воду из трубопровода после испытания.
Периферийные заглушки PlugFast позволяют легко и равномерно создавать перекрытие и герметизацию даже в трубах с овальностью. Специальные диаметры от 17 до 96 " могут быть изготовлены по запросу.
Центральный шток имеет диаметр 2 дюйма (50 мм) и имеет резьбу, подходящую для 2-дюймовой винтовой крышки BSP.
Двухпортовые периферийные уплотнительные заглушки обычно оснащены 4-дюймовым (100 мм) плоским отверстием и поставляются в комплекте с 4-дюймовой (100 мм) стальной пробной (тест-заглушкой). Этот порт обычно смещен к внешнему краю заглушки периферического уплотнения, что позволяет легко сливать воду из трубопровода после испытания, не снимая главную заглушку. Двухпортовые заглушки изготавливаются на заказ.
Стандартный модельный ряд однопортовой системы PlugFast рассчитан на применение с трубами диаметром от 18” до 48” (от 440 мм до 1230 мм):
|
Код для заказа |
Размер трубы, внутренний диаметр |
рабочий диапазон |
Давление |
Вес |
||
|---|---|---|---|---|---|---|
|
|
inch |
мм |
min |
max |
psi max |
|
|
PSPR0450 |
18" |
457 |
440 mm |
480 mm |
5 |
9.10 кг |
|
PSPR0500 |
20" |
500 |
490 mm |
530 mm |
5 |
10.38 кг |
|
PSPR0600 |
24" |
600 |
590 mm |
630 mm |
5 |
15.57 кг |
|
PSPR0700 |
28" |
700 |
690 mm |
730 mm |
5 |
19.90 кг |
|
PSPR0750 |
30" |
750 |
740 mm |
780 mm |
3 |
25.09 кг |
|
PSPR0775 |
32" |
813 |
790 mm |
830 mm |
3 |
28.9 кг |
|
PSPR0900 |
36" |
900 |
890 mm |
930 mm |
3 |
35.08 кг |
|
PSPR1000 |
40" |
1000 |
990 mm |
1030 mm |
3 |
42.00 кг |
|
PSPR1050 |
42" |
1050 |
1040 mm |
1080 mm |
3 |
48.00 кг |
|
PSPR1150 |
46" |
1150 |
1140 mm |
1180 mm |
3 |
80.00 кг |
|
PSPR1200 |
48" |
1200 |
1190 mm |
1230 mm |
2 |
88.00 кг |
