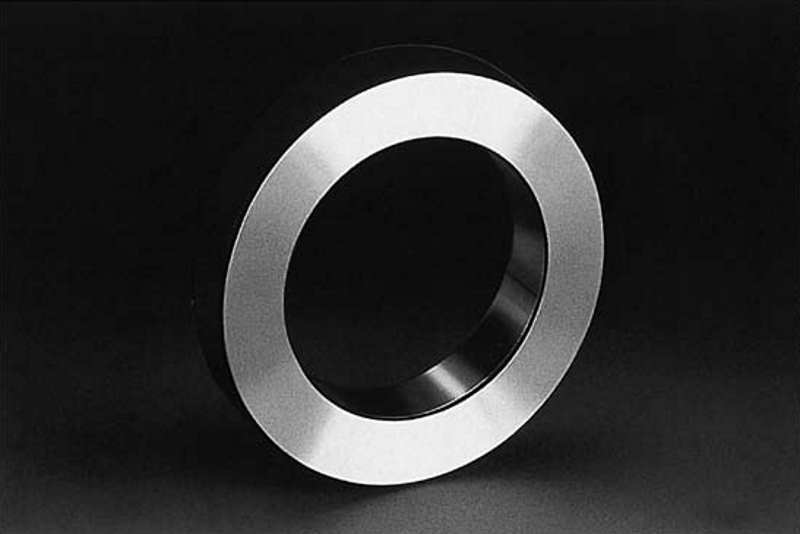

Кольцевые калибры NSK серии GR
Прецизионные измерительные калибры NSK служат эталонными калибрами для измерения внутренних диаметров корпусов с точностью до 0,001 мм.
Для того, чтобы прецизионные подшипники качения для шпинделей станочного оборудования приобрели удовлетворительные рабочие характеристики, важно, чтобы они имели точную посадку в отношении вала и корпуса. Для достижения точной посадки необходимо точно измерить наружный диаметр вала и внутренний диаметр корпуса.
Кольцевые калибры NSK серии GR служат эталонными калибрами для измерения внутренних диаметров корпусов с точностью до 0,001 мм.
Характеристики
- Конструкция кольца обеспечивает надежные параметры цилиндрической калибровки.
- Толщина кольца исключает вызываемые в процессе измерения деформации.
- Термическая обработка при изготовлении колец уничтожает любые следствия износа для их размерности.
- Точная калибровка возможна благодаря прецизионным измерениям, которые отмечены на калибрах в единицах 0,001 мм в направлениях X и Y.
| Применяемые подшипники | Сопрягаемые размеры (мм) | Масса (кг) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 79 69 NN39 |
BNR19 BER19 |
70 60 N10 NN30 |
BNR10 BER10 |
72 62 N2 |
Номер калибра |
d | D | B | (примерно) | |
| – | – | 00 | – | – | GR26 | 26 | 75 | 20 | 0.6 | |
| 02 | – | 01 | – | – | GR28 | 28 | 75 | 20 | 0.6 | |
| 03 | – | – | – | 00 | GR30 | 30 | 80 | 20 | 0.7 | |
| – | – | 02 | – | 01 | GR32 | 32 | 80 | 20 | 0.7 | |
| – | – | 03 | – | 02 | GR35 | 35 | 85 | 20 | 0.7 | |
| 04 | – | – | – | – | GR37 | 37 | 85 | 20 | 0.7 | |
| – | – | – | – | 03 | GR40 | 40 | 90 | 20 | 0.8 | |
| 05 | – | 04 | – | – | GR42 | 42 | 95 | 20 | 0.9 | |
| 06 | – | 05 | – | 04 | GR47 | 47 | 95 | 20 | 0.8 | |
| 07 | – | – | – | 05 | GR52 | 52 | 100 | 20 | 0.9 | |
| – | – | 06 | 30 | – | GR55 | 55 | 100 | 20 | 0.9 | |
| 08 | – | 07 | 35 | 06 | GR62 | 62 | 100 | 20 | 0.8 | |
| 09 | – | 08 | 40 | – | GR68 | 68 | 110 | 20 | 0.9 | |
| 10 | 50 | – | – | 07 | GR72 | 72 | 115 | 20 | 1.0 | |
| – | – | 09 | 45 | – | GR75 | 75 | 115 | 20 | 0.9 | |
| 11 | 55 | 10 | 50 | 08 | GR80 | 80 | 120 | 25 | 1.2 | |
| 12 | 60 | – | – | 09 | GR85 | 85 | 130 | 25 | 1.5 | |
| 13 | 65 | 11 | 55 | 10 | GR90 | 90 | 135 | 25 | 1.5 | |
| – | – | 12 | 60 | – | GR95 | 95 | 140 | 25 | 1.6 | |
| 14 | 70 | 13 | 65 | 11 | GR100 | 100 | 145 | 25 | 1.7 | |
| 15 | 75 | – | – | – | GR105 | 105 | 150 | 25 | 1.8 | |
| 16 | 80 | 14 | 70 | 12 | GR110 | 110 | 160 | 25 | 2.1 | |
| – | – | 15 | 75 | – | GR115 | 115 | 165 | 25 | 2.1 | |
| 17 | 85 | – | – | 13 | GR120 | 120 | 170 | 25 | 2.2 | |
| 18 | 90 | 16 | 80 | 14 | GR125 | 125 | 175 | 25 | 2.3 | |
| 19 | 95 | 17 | 85 | 15 | GR130 | 130 | 180 | 25 | 2.4 | |
| 20 | 100 | 18 | 90 | 16 | GR140 | 140 | 190 | 25 | 2.5 | |
| 21 | 105 | 19 | 95 | – | GR145 | 145 | 200 | 30 | 3.5 | |
| 22 | 110 | 20 | 100 | 17 | GR150 | 150 | 205 | 30 | 3.6 | |
| – | – | 21 | 105 | 18 | GR160 | 160 | 215 | 30 | 3.8 | |
| 24 | 120 | – | – | – | GR165 | 165 | 220 | 30 | 3.9 | |
| – | – | 22 | 110 | 19 | GR170 | 170 | 225 | 30 | 4.0 | |
| 26 | 130 | 24 | 120 | 20 | GR180 | 180 | 230 | 30 | 3.8 | |
| 28 | 140 | – | – | 21 | GR190 | 190 | 240 | 30 | 4.0 | |
| – | – | 26 | 130 | 22 | GR200 | 200 | 250 | 30 | 4.1 | |
