Опорные ролики

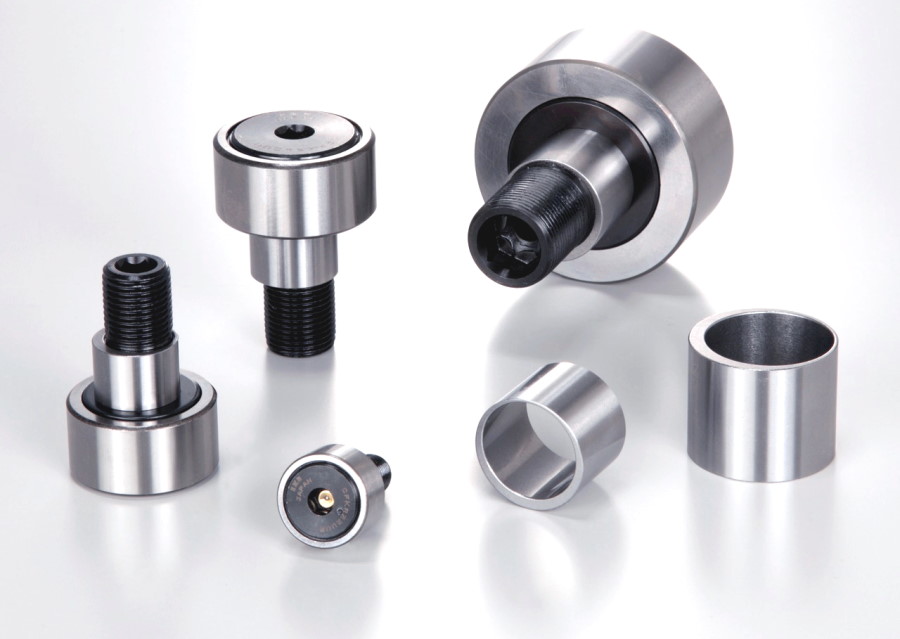

Опорные роликиРазновидность обычных радиальных подшипников с увеличенной грузоподъемностью. Простота конструкции и встроенные уплотнения позволяют использовать подшипники в тяжелых условиях эксплуатации. Выпускаются с цилиндрической и бомбированной (радиусом 500 мм) наружной поверхностью.

Роликоподшипники могут выпускаться в бессепараторном варианте, что увеличивает грузоподъемность, но уменьшает скорость вращения.

Подшипники с цапфой производят с цилиндрической и эксцентриковой поверхностью пальца.

Достоинства: простота конструкции, высокая грузоподъемность, бомбированная наружная поверхность компенсирует перекосы.

Недостатки: низкие частоты вращения.

Примеры обозначений по производителям (префикс):

SKF – INA – FAG
NTN – TOR
IKO
NADELLA
тип
KR., KRV.
CF
GC., GCL.
опорный ролик с цапфой
KRE., KRVE.
CFE
GCR., GCRL.
опорный ролик с
эксцентриковой цапфой
NATR., NATV.
NAST.ZZ, NART
FG., FGL.
опорный ролик с
 упорными шайбами
STO., NA22.
NAST.
NAC.,
опорный ролик с
 плавающими кольцами
305., 361., LR..
-
-
шариковые опорные ролики
NUTR
NURT
-
двухрядный опорный ролик
NKIB., NKXR
NAX., NATA.
RAX.
комбинированный
подшипник



Серии:Опорные ролики


Пример обозначения: подшипник произв. «SKF» KRVE 19 PPX
Где:
  KR – опорный ролик с цапфой,
  V – бессепараторное исполнение (с пол-ным комплектом иголок),
  E – с эксцентриком,
  19 – типоразмер (19х8х11/32),
  PP – двухстороннее контактное уплотнение,
  X – наружная поверхность – цилиндрическая (нестандартная).
