Подшипники скольжения

Существует три основных вида подшипников скольжения: сферические подшипники, окончание штока (с резьбовой частью) и втулки скольжения.

Материал пары трения – сталь по стали, сталь по композиционному материалу, сталь по тефлону.

Тип «сферические подшипники» могут изготавливаться как с отверстиями и канавками для смазки, так и в необслуживаемом варианте. Могут иметь встроенные уплотнение.

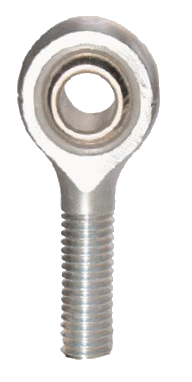

Тип «окончание штока» - шарнирные головки, изготавливается с наружной и внутренней резьбой, с левым и правым направлением резьбы.

Тип «втулки скольжения» могут быть как простой цилиндрической, так и сложно профилированной формы.

Серии:

Подшипники скольжения

Материалы

Корпус: Сталь 230M07PB, покрытый цинком, пассивирована бело-синим покрытием
(серебристое/прозрачное).
Дорожка качения: Полиамид GR, LV-3H.
Шарики: Подшипниковая сталь 100Cr6, поверхностно-закаленные (цементированные) и обработанные химическим никелированием.



№ ДЕТАЛИ.
Правостор		 № ДЕТАЛИ.
Левосторон 		 Размер
отверстия
B		 Резьба W H D L1 L2 O AF

Статическая
грузоподъем-ность
(Ньютоны)
FP-M03 FPL-M03 3 M3X0,50 6 4,5 12 21 10 5,2 6,5 3,04
FP-M04-3 FPL-M04-3 3 M4X0,70 7 5 14 24 12 6,3 8 4,06
FP-M04 FPL-M04 4 M4X0,70 7 5 14 24 12 6,3 8 4,06
FP-M05-4 FPL-M05-4 4 M5X0,80 8 6 16 27 14 7,5 9 5,34
FP-M05 FPL-M05 5 M5X0,80 8 6 16 27 14 7,5 9 5,34
FP-M06-5 FPL-M06-5 5 M6X1,00 9 6,75 18 30 14 9,3 11 7,72
FP-M06 FPL-M06 6 M6X1,00 9 6,75 18 30 14 9,3 11 7,72
FP-M08-6 FPL-M08-6 6 M8X1,25 12 9 22 36 17 10,4 14 12,775
FP-M08-6C FPL-M08-6C 6 M8X1,00 12 9 22 36 17 10,4 14 12,775
FP-M08 FPL-M08 8 M8X1,25 12 9 22 36 17 10,4 14 12,775
FP-M08C FPL-M08C 8 M8X1,00 12 9 22 36 17 10,4 14 12,775
FP-M10-8 FPL-M10-8 8 M10X1,50 14 10,5 26 43 21 12,9 17 16,96
FP-M10-8C FPL-M10-8C 8 M10X1,25 14 10,5 26 43 21 12,9 17 16,96
FP-M10 FPL-M10 10 M10X1,50 14 10,5 26 43 21 12,9 17 16,96
FP-M10C FPL-M10C 10 M10X1,25 14 10,5 26 43 21 12,9 19 16,96
FP-M12-10 FPL-M12-10 10 M12X1,75 16 12 30 50 24 15,4 19 22,9
FP-M12-10C FPL-M12-10C 10 M12X1,25 16 12 30 50 24 15,4 19 22,9
FP-M12 FPL-M12 12 M12X1,75 16 12 30 50 24 15,4 22 22,9
FP-M12C FPL-M12C 12 M12X1,25 16 12 30 50 24 15,4 22 22,9
FP-M14-12 FPL-M14-12 12 M14X2,00 19 13,5 34 57 27 16,8 22 28,95
FP-M14-12C FPL-M14-12C 12 M14X1,50 19 13,5 34 57 27 16,8 22 28,95
FP-M14 FPL-M14 14 M14X2,00 19 13,5 34 57 27 16,8 24 28,95
FP-M14C FPL-M14C 14 M14X1,50 19 13,5 34 57 27 16,8 24 28,95
FP-M16-14 FPL-M16-14 14 M16X2,00 21 15 38 64 33 19,3 24 37,13
FP-M16-14C FPL-M16-14C 14 M16X1,50 21 15 38 64 33 19,3 24 37,13
FP-M16 FPL-M16 16 M16X2,00 21 15 38 64 33 19,3 27 37,13
FP-M16C FPL-M16C 16 M16X1,50 21 15 38 64 33 19,3 27 37,13
FP-M18-16C FPL-M18-16C 16 M18X1,50 23 16,5 46 71 36 21,8 30 45,73
FP-M18C FPL-M18C 18 M18X1,50 23 16,5 46 71 36 21,8 30 45,73
FP-M20-18 FPL-M20-18 18 M20X2,50 25 18 50 77 40 24,5 30 55,24
FP-M20-18C FPL-M20-18C 18 M20X1,50 25 18 50 77 40 24,5 30 55,24
FP-M20 FPL-M20 20 M20X2,50 25 18 50 77 40 24,5 32 55,24
FP-M20C FPL-M20C 20 M20X1,50 25 18 50 77 40 24,5 36 55,24
FP-M22 FPL-M22 22 M22X1,50 28 20 54 84 43 25,8 17 57,42
FP-M25 FPL-M25 25 M24X2,00 31 22 60 94 48 29,6 19 67,14



Материалы
Корпус: Сталь 230M07PB, покрытый цинком, пассивирована бело-синим покрытием
(серебристое/прозрачное).
Дорожка качения: Полиамид GR, LV-3H.
Шарики: Подшипниковая сталь 100Cr6, поверхностно-закаленные (цементированные) и обработанные химическим никелированием.



№ ДЕТАЛИ.
Правостор		 № ДЕТАЛИ.
Левосторон 		 Размер
отверстия
B		 Резьба W H D ML MC O Статическая
грузоподъемность
(Ньютоны)
MP-M03 MPL-M03 3 M3/0,50 6 4,5 12 15 27 5,2 3,04
MP-M04-3 MPL-M04-3 3 M4/0,70 7 5 14 18 30 6,3 4,06
MP-M04 MPL-M04 4 M4/0,70 7 5 14 18 30 6,3 4,06
MP-M05-4 MPL-M05-4 4 M5/0,80 8 6 16 20 33 7,5 5,34
MP-M05 MPL-M05 5 M5/0,80 8 6 16 20 33 7,5 5,34
MP-M06-5 MPL-M06-5 5 M6/1,00 9 6,75 18 22 36 9,3 7,72
MP-M06 MPL-M06 6 M6/1,00 9 6,75 18 22 36 9,3 7,72
MP-M08-6 MPL-M08-6 6 M8/1,25 12 9 22 25 42 10,4 12,775
MP-M08-6C MPL-M08-6C 6 M8/1,00 12 9 22 25 42 10,4 12,775
MP-M08 MPL-M08 8 M8/1,25 12 9 22 25 42 10,4 12,775
MP-M08C MPL-M08C 8 M8/1,00 12 9 22 25 42 10,4 12,775
MP-M10-8 MPL-M10-8 8 M10/1,50 14 10,5 26 29 48 12,9 16,96
MP-M10-8C MPL-M10-8C 8 M10/1,25 14 10,5 26 29 48 12,9 16,96
MP-M10 MPL-M10 10 M10/1,50 14 10,5 26 29 48 12,9 16,96
MP-M10C MPL-M10C 10 M10/1,25 14 10,5 26 29 48 12,9 16,96
MP-M12-10 MPL-M12-10 10 M12/1,75 16 12 30 33 54 15,4 22,9
MP-M12-10C MPL-M12-10C 10 M12/1,25 16 12 30 33 54 15,4 22,9
MP-M12 MPL-M12 12 M12/1,75 16 12 30 33 54 15,4 22,9
MP-M12C MPL-M12C 12 M12/1,25 16 12 30 33 54 15,4 22,9
MP-M14-12 MPL-M14-12 12 M14/2,00 19 13,5 34 36 60 16,8 28,95
MP-M14-12C MPL-M14-12C 12 M14/1,50 19 13,5 34 36 60 16,8 28,95
MP-M14 MPL-M14 14 M14/2,00 19 13,5 34 36 60 16,8 28,95
MP-M14C MPL-M14C 14 M14/1,50 19 13,5 34 36 60 16,8 28,95
MP-M16-14 MPL-M16-14 14 M16/2,00 21 15 38 40 66 19,3 37,13
MP-M16-14C MPL-M16-14C 14 M16/1,50 21 15 38 40 66 19,3 37,13
MP-M16 MPL-M16 16 M16/2,00 21 15 38 40 66 19,3 37,13
MP-M16C MPL-M16C 16 M16/1,50 21 15 38 40 66 19,3 37,13
MP-M18-16C MPL-M18-16C 16 M18/1,50 23 16,5 46 43 72 21,8 45,73
MP-M18C MPL-M18C 18 M18/1,50 23 16,5 46 43 72 21,8 45,73
MP-M20-18 MPL-M20-18 18 M20/2,50 25 18 50 46 78 24,5 55,24
MP-M20-18C MPL-M20-18C 18 M20/1,50 25 18 50 46 78 24,5 55,24
MP-M20 MPL-M20 20 M20/2,50 25 18 50 46 78 24,5 55,24
MP-M20C MPL-M20C 20 M20/1,50 25 18 50 46 78 24,5 55,24
MP-M22 MPL-M22 22 M22/1,50 28 20 54 51 84 25,8 57,42
MP-M25 MPL-M25 25 M24/2,00 31 22 60 57 94 29,6 67,14
