Фланцевые узлы UCFC, UELFC, UKFC
Фланцевые узлы UCFC, UELFC, UKFC - серия подшипниковых узлов в круглом фланцевом корпусе из чугуна СЧ 20 с подшипниками серии UC, UEL, UK
Вернуться к выбору узлов »Фланцевые узлы UCFC, UELFC, UKFC - состоят корпусов серии FС круглой формы и подшипников корпусных шариковых радиальных подшипников серии UC, UEL, UK.
Материал корпуса — СЧ20 серый чугун.
UC - однорядные радиальные шариковые подшипники с двумя контактными уплотнениями с широким внутренним кольцом и сферической посадочной поверхностью наружного кольца с установочным винтом на внутреннем кольце
UEL - однорядные радиальные шариковые подшипники с двумя контактными уплотнениями
UK - однорядные радиальные шариковые подшипники с двумя контактными уплотнениями
Узел может быть установлен путем подгонки в монтажное отверстие. Используется во вращающихся валах, барабанах.
|

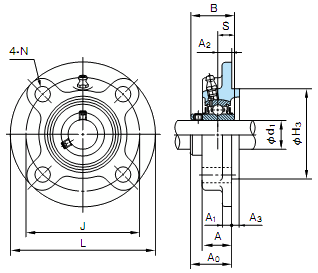

d1
вала |
Узел
|
Размеры mm
|
Болт
|
Подшипник
|
Корпус
|
Вес
|
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
mm
|
No
|
L
|
J
|
J1
|
A2
|
N
|
A3
|
A1
|
A
|
H3
|
A0
|
B
|
S
|
mm
|
No.
|
No.
|
kg
|
|
12
|
UCFC 201
|
100
|
78
|
55.1
|
10
|
12
|
5
|
7
|
20.5
|
62
|
28.3
|
31
|
12.7
|
M10
|
UC 201
|
FC 204
|
0.89
|
|
15
|
UCFC 202
|
100
|
78
|
55.1
|
10
|
12
|
5
|
7
|
20.5
|
62
|
28.3
|
31
|
12.7
|
M10
|
UC 202
|
FC 204
|
0.87
|
|
17
|
UCFC 203
|
100
|
78
|
55.1
|
10
|
12
|
5
|
7
|
20.5
|
62
|
28.3
|
31
|
12.7
|
M10
|
UC 203
|
FC 204
|
0.86
|
|
20
|
UCFC 204
|
100
|
78
|
55.1
|
10
|
12
|
5
|
7
|
20.5
|
62
|
28.3
|
31
|
12.7
|
M10
|
UC 204
|
FC 204
|
0.84
|
|
25
|
UCFC 205
|
115
|
90
|
63.6
|
10
|
12
|
6
|
7
|
21
|
70
|
29.7
|
34.1
|
14.3
|
M10
|
UC 205
|
FC 205
|
0.97
|
|
30
|
UCFC 206
|
125
|
100
|
70.7
|
10
|
12
|
8
|
8
|
23
|
80
|
32.2
|
38.1
|
15.9
|
M10
|
UC 206
|
FC 206
|
1.2
|
|
35
|
UCFC 207
|
135
|
110
|
77.8
|
11
|
14
|
8
|
9
|
26
|
90
|
36.4
|
42.9
|
17.5
|
M12
|
UC 207
|
FC 207
|
1.6
|
|
40
|
UCFC 208
|
145
|
120
|
84.8
|
11
|
14
|
10
|
9
|
26
|
100
|
41.2
|
49.2
|
17.5
|
M12
|
UC 208
|
FC 208
|
1.9
|
|
45
|
UCFC 209
|
160
|
132
|
93.3
|
10
|
16
|
12
|
14
|
26
|
105
|
40.2
|
49.2
|
19
|
M14
|
UC 209
|
FC 209
|
2.4
|
|
50
|
UCFC 210
|
165
|
138
|
97.6
|
10
|
16
|
12
|
14
|
28
|
110
|
42.6
|
51.6
|
19
|
M14
|
UC 210
|
FC 210
|
2.7
|
|
55
|
UCFC 211
|
185
|
150
|
106.1
|
13
|
19
|
12
|
15
|
31
|
125
|
46.4
|
55.6
|
22.2
|
M16
|
UC 211
|
FC 211
|
3.9
|
|
60
|
UCFC 212
|
195
|
160
|
113.1
|
17
|
19
|
12
|
15
|
36
|
135
|
56.7
|
65.1
|
25.4
|
M16
|
UC 212
|
FC 212
|
4.6
|
|
65
|
UCFC 213
|
205
|
170
|
120.2
|
16
|
19
|
14
|
15
|
36
|
145
|
55.7
|
65.1
|
25.4
|
M16
|
UC 213
|
FC 213
|
5.1
|
|
70
|
UCFC 214
|
215
|
177
|
125.1
|
17
|
19
|
14
|
18
|
40
|
150
|
61.4
|
74.6
|
30.2
|
M16
|
UC 214
|
FC 214
|
6.4
|
|
75
|
UCFC 215
|
220
|
184
|
130.1
|
18
|
19
|
16
|
18
|
40
|
160
|
62.5
|
77.8
|
33.3
|
M16
|
UC 215
|
FC 215
|
6.9
|
|
80
|
UCFC 216
|
240
|
200
|
141.4
|
18
|
23
|
16
|
18
|
42
|
170
|
67.3
|
82.6
|
33.3
|
M20
|
UC 216
|
FC 216
|
8.6
|
|
85
|
UCFC 217
|
250
|
208
|
147.1
|
18
|
23
|
18
|
20
|
45
|
180
|
69.6
|
85.7
|
34.1
|
M20
|
UC 217
|
FC 217
|
9.8
|
|
90
|
UCFC 218
|
265
|
220
|
155.5
|
22
|
23
|
18
|
20
|
50
|
190
|
78.3
|
96
|
39.7
|
M10
|
UC 218
|
FC 218
|
12.2
|
